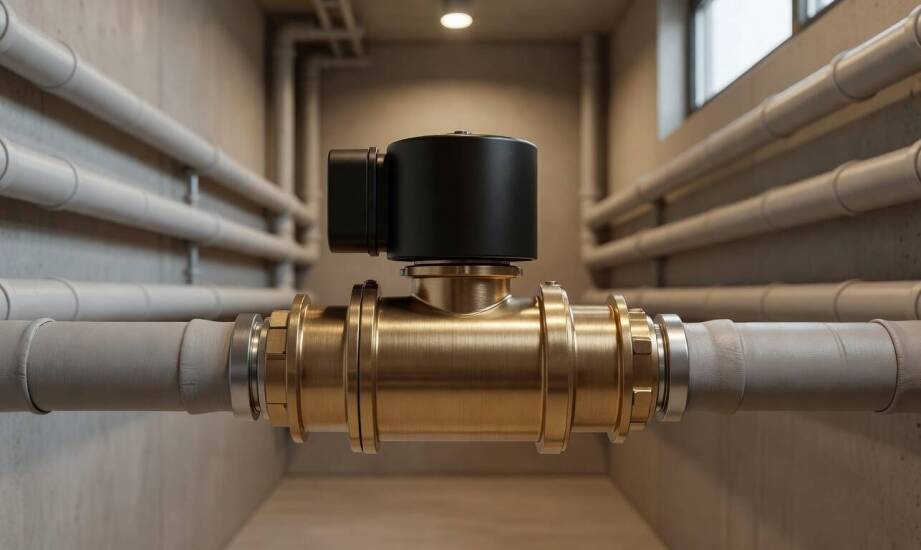

Kiedy zawór elektromagnetyczny z układem 180° i średnicą 2 cali pasuje do wody i pary

Projektowanie ciasnych węzłów cieplnych, stacji uzdatniania i przemysłowych instalacji rurowych wymaga precyzyjnego doboru armatury odcinającej. Wybór odpowiedniego układu przyłączy często decyduje o tym, czy montaż przebiegnie bez uciążliwego dopasowywania dodatkowych łuków i redukcji. Układ 180° z wlotem i wylotem ułożonymi w jednej prostej linii pozwala prowadzić rurociąg bez sztucznych odchyleń. Taka konstrukcja nie tylko skraca fizyczną trasę przesyłu czynnika roboczego, ale także wyraźnie zmniejsza liczbę potencjalnych miejsc nieszczelności. W codziennej praktyce instalacyjnej to właśnie przemyślana geometria korpusu zaworu przesądza o szybkości realizacji i ostatecznym sukcesie całego inżynieryjnego projektu.

Przepływ laminarny i spadek oporów w układzie 180°

Zawór elektromagnetyczny z układem przyłączy 180° wymusza kierowanie medium w linii prostej bezpośrednio pomiędzy gwintami. Taka geometria korpusu skutecznie minimalizuje gwałtowne zmiany kierunku strumienia przepływającej cieczy. W odróżnieniu od klasycznych modeli z wyjściem bocznym, transportowany czynnik nie uderza pod ostrym kątem w wewnętrzne ścianki. Przekłada się to na zauważalne obniżenie strat ciśnienia na całym obsługiwanym odcinku. Montaż ciężkiej armatury w bardzo ograniczonej przestrzeni technicznej staje się dzięki temu znacznie łatwiejszy. Instalator nie musi wplatać w obwód dodatkowych kolan ani planować dłuższych odcinków kompensacyjnych do tłumienia drgań. Sam strumień pozostaje laminarny na dużo dłuższej drodze, co ma ogromne znaczenie przy przesyłaniu gęstych olejów.

Właściwie dobrany w projekcie elektrozawór 2 cale gwarantuje pełny przelot o średnicy równej dokładnie 50 mm. Przekłada się to na doskonałą wartość współczynnika przepływu Kv oscylującą w granicach od 30 do 41 m³/h. Taka przepustowość płynnie obsługuje układy o bardzo dużym chwilowym zapotrzebowaniu na dany czynnik. Dotyczy to między innymi głównych magistrali wodociągowych, rozbudowanych myjni przemysłowych oraz zautomatyzowanych linii technologicznych w zakładach produkcyjnych. W nieco mniejszych sieciach dystrybucyjnych zawór o tak dużej średnicy pracuje z minimalnymi oporami własnymi. Zostawia to bezcenny zapas wydajności na wypadek przyszłej rozbudowy i modernizacji parku maszynowego. W wielkogabarytowych instalacjach duży przekrój wewnętrzny mocno ogranicza ryzyko drastycznego spadku ciśnienia na najdalszych punktach poboru.

Specyfika technologiczna mediów a logika działania

Czysta woda, para wodna, gaz ziemny i lepkie oleje przemysłowe różnią się diametralnie temperaturą roboczą oraz agresywnością chemiczną. Z tego bezpośredniego powodu jakość materiału użytego do budowy wewnętrznych uszczelnień determinuje żywotność całego podzespołu. Do standardowych instalacji chłodniczych i grzewczych o temperaturze nieprzekraczającej 120 °C najczęściej wystarcza sprawdzona membrana z NBR lub EPDM. Jeśli jednak rurami tłoczona jest gorąca para technologiczna o temperaturze sięgającej 155 °C, jedynym trwałym rozwiązaniem pozostają wzmocnione elastomery. W ekstremalnych warunkach cieplnych inżynierowie sięgają po polimery takie jak PTFE lub RULON. Te zaawansowane tworzywa wytrzymują ciągłą pracę w temperaturze dochodzącej do 180 °C bez ryzyka utraty pierwotnej elastyczności.

Jako hurtownia AQUA-GRUPA SBS w naszej praktyce doradczej zawsze precyzyjnie dobieramy także materiał wykonania samego korpusu. Masywne odlewy ze stali nierdzewnej sprawdzają się zdecydowanie najlepiej przy kontakcie z parą i silnie korozyjnymi roztworami. Z kolei tradycyjny i łatwy w obróbce mosiądz w zupełności wystarcza do stabilnej obsługi obiegów ciepłej wody oraz czystego sprężonego powietrza. Decydując się na montaż armatury w strefach gazowych, instalatorzy muszą bezwzględnie weryfikować certyfikaty potwierdzające stuprocentową szczelność.

Poza budową mechaniczną istotnym elementem automatyki przemysłowej jest ostateczna funkcja sterowania prądem. Wersja normalnie zamknięta (NC) natychmiast odcina dopływ medium w momencie nieoczekiwanego zaniku napięcia sterującego. Jest to absolutnie podstawowy mechanizm stosowany w układach chroniących drogi sprzęt przed zalaniem. Inaczej zachowują się konstrukcje normalnie otwarte (NO), które celowo utrzymują swobodny przepływ pomimo braku zasilania sieciowego. Takie nietypowe modele ratują sytuację w strategicznych obwodach chłodzenia reaktorów, gdzie przerwa w dostarczaniu cieczy doprowadziłaby do poważnych awarii termicznych.

Decyzja o włączeniu zaworu o budowie przelotowej do projektu instalacji wymaga gruntownego przeanalizowania fizycznych parametrów roboczych całej sieci. Układ przyłączy pod kątem 180° połączony z powiększoną średnicą montażową ma sens wyłącznie wtedy, gdy odpowiada precyzyjnie specyfice przesyłanego płynu. Bardzo ważna jest również fizyczna dostępność przestrzeni dla ekip serwisowych oraz rygorystyczne procedury określające pożądane zachowanie maszyny po awarii prądu. Tylko kompleksowe zestawienie tych wszystkich zmiennych pozwala stworzyć bezawaryjną i bezpieczną infrastrukturę do zarządzania wodą, gazem i uciążliwą parą technologiczną.
